支撐裝置如何解決交接口更換質量作者：中澳橡膠 發布時間：2015-08-05 點擊次數：

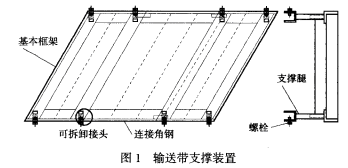

更換皮帶輸送機的輸送帶進行交接口時，為保證接口質量，接頭兩端的輸送帶必須在同一平面內交接。原來交接口時，一般是卸掉3—4個托輥支架留出空地，然后搬幾塊枕木放在輸送帶大架上組合成平面。這種方式過程復雜，不僅要拆卸托輥架，而且還要搬運較沉的枕木，增加了工作量和人工的體力負擔。設計了輸送帶接口支撐裝置(圖1)，
較好地解決了問題。輸送帶支撐裝置由2個基本框架、連接角鋼和8條支撐腿組成，2個基本框架和連接角鋼連接成一個固定木板的框架，然后在每個基本框架下方安裝4條可拆卸的支撐腿。采用較輕的木板放在框架中，然后將框架固定在輸送帶大架上，形成一個可供交接口的平面�；究蚣苁怯�50mm~50mm的4根角鋼焊接而成�？蚣苤瓮仁怯娩摴�、u形槽和固定螺栓組成，鋼管和U形槽焊接組成基本支撐腿。固定螺栓安裝在u形槽上，通過調節螺栓的松緊將框架固定在輸送帶大架上，防止框架的移動，保證了平面的穩定性�；究蚣苡�4根角鋼焊接而成，框架的角度為60。，是為保證和輸送帶接口角度一致�；究蚣軝M向焊接2個鋼管，下面裝支撐腿的部位焊接圓鋼，其中鋼管和圓鋼的尺寸選取100mm左右。連接角鋼上焊接圓鋼，圓鋼插入基本框架上的鋼管中形成可拆卸連接，將2個基本框架連接在一起。支撐腿部分的鋼管和u形槽焊接在一起，固定螺栓安裝在U形槽上，通過調節螺栓的松緊來防止框架的移動。裝置結構簡單，制造和安裝都很方便。連接部位均設計為可拆卸的連接接頭，便于安裝和拆卸。具體制作尺寸可以根據實際輸送帶大架尺寸來制作。輸送帶支撐裝置，在邯鄲鋼鐵公司焦化廠運焦車間進行試驗，順利完成了輸送帶的接口任務，輸送帶接口所需要的平面度和穩定性得到保證，既節省檢修時間，又節省人力。目前，裝置已在焦化廠廣泛應用。
